在特定波長獲得色散補償，應滿足以下關系式：
在波段內獲得色散斜率補償，應滿足以下關系式：
根據以上兩個關系式，獲得色散補償和色散斜率補償，應滿足以下關系式：RDSDCF = SDCF / DDCF = STF / DTF

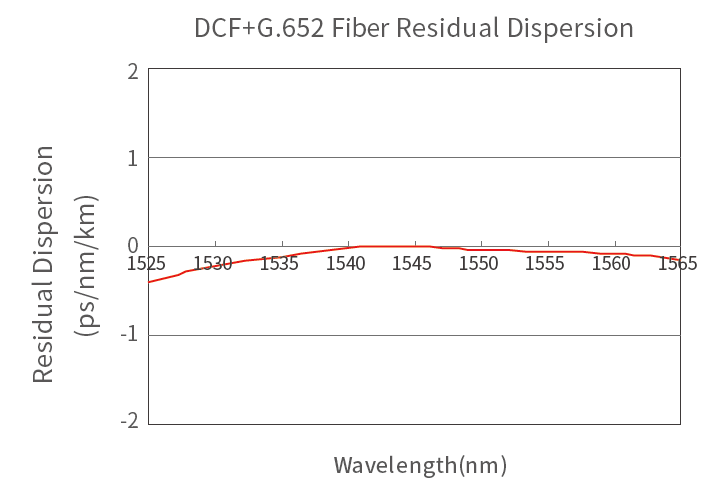

圖為以上補償傳輸鏈路的典型殘余色散：
?
|
參數 |
最小值 |
最大值 |
|---|---|---|
|
布里淵散射域值(dBm) |
4 |
- |
|
非線性系數(n2/Aeff)(W-1) |
- |
1.4*10-9 |
|
有效面積(Aeff)(μm2) |
20 |
- |
|
最大輸入光功率(dBm) |
- |
23 |
?
?
|
項目 |
最小值 |
最大值 |
|---|---|---|
|
使用溫度范圍 |
-5℃ |
70℃ |
|
存儲溫度范圍 |
-40℃ |
85℃ |
|
相對濕度 |
? |
85%RH |
|
環境/可靠性測試 |
符合Telcordia GR-2854和GR-1221標準 |
|
|
包裝樣式 |
尺寸 |
連接器類型 |
跳線長度 |
|---|---|---|---|
|
Standard |
185*175*36 |
LC/UPC或按照客戶要求 |
按照客戶要求 |
|
其它 |
中性包裝或按照客戶要求 |
||
當您訂購時，請注明以下要求：
|
參數 |
ADCM-10 |
ADCM-30 |
ADCM-50 |
ADCM-70 |
ADCM-90 |
ADCM-110 |
|---|---|---|---|---|---|---|
|
1545nm色散(ps/nm) |
-170+/-5 |
-500+/-15 |
-835+/-25 |
-1170+/-35 |
-1500+/-45 |
-1840+/-55 |
|
1545nm相對色散斜率(nm-1) |
0.0036 +/- 10% |
|||||
|
插入損耗(dB) |
≤2.2 |
≤3.5 |
≤4.8 |
≤6.2 |
≤7.6 |
9.0 |
|
偏振模色散 |
≤0.3 |
≤0.4 |
≤0.5 |
≤0.7 |
≤0.8 |
≤0.9 |
|
偏振相關損耗(dB) |
≤0.1 |
≤0.1 |
≤0.1 |
≤0.1 |
≤0.1 |
≤0.1 |
|
WDL(dB) |
≤0.5 |
≤0.5 |
≤0.6 |
≤0.6 |
≤0.7 |
≤0.7 |
|
回?fù)p(dB) |
Connector return loss < -45 |
Module return loss < -27 |
||||
?
|
參數 |
ADCM-20 |
ADCM-40 |
ADCM-60 |
ADCM-80 |
ADCM-100 |
ADCM-120 |
|---|---|---|---|---|---|---|
|
1545nm色散(ps/nm) |
-340+/-10 |
-670+/-20 |
-1000+/-30 |
-1330+/-40 |
-1670+/-50 |
-2010+/-60 |
|
1545nm相對色散斜率(nm-1) |
0.0036 +/- 10% |
|||||
|
插入損耗(dB) |
≤2.8 |
≤4.1 |
≤5.5 |
≤6.9 |
≤8.3 |
≤9.7 |
|
偏振模色散 |
≤0.3 |
≤0.4 |
≤0.6 |
≤0.7 |
≤0.8 |
≤0.9 |
|
偏振相關損耗(dB) |
≤0.1 |
≤0.1 |
≤0.1 |
≤0.1 |
≤0.1 |
≤0.1 |
|
WDL(dB) |
≤0.5 |
≤0.5 |
≤0.6 |
≤0.6 |
≤0.7 |
≤0.7 |
|
回?fù)p(dB) |
Connector return loss < -45 |
Module return loss < -27 |
||||
?
* ?注：1、插入損耗為應用波段(1525nm-1565nm)內的最大值。
? ? ? ? ? ?2、偏振模色散為在波段內用瓊斯矩陣法測量的平均差分群時延。
? ? ? ? ? ?3、其他補償長度的模塊可根據要求提供。
